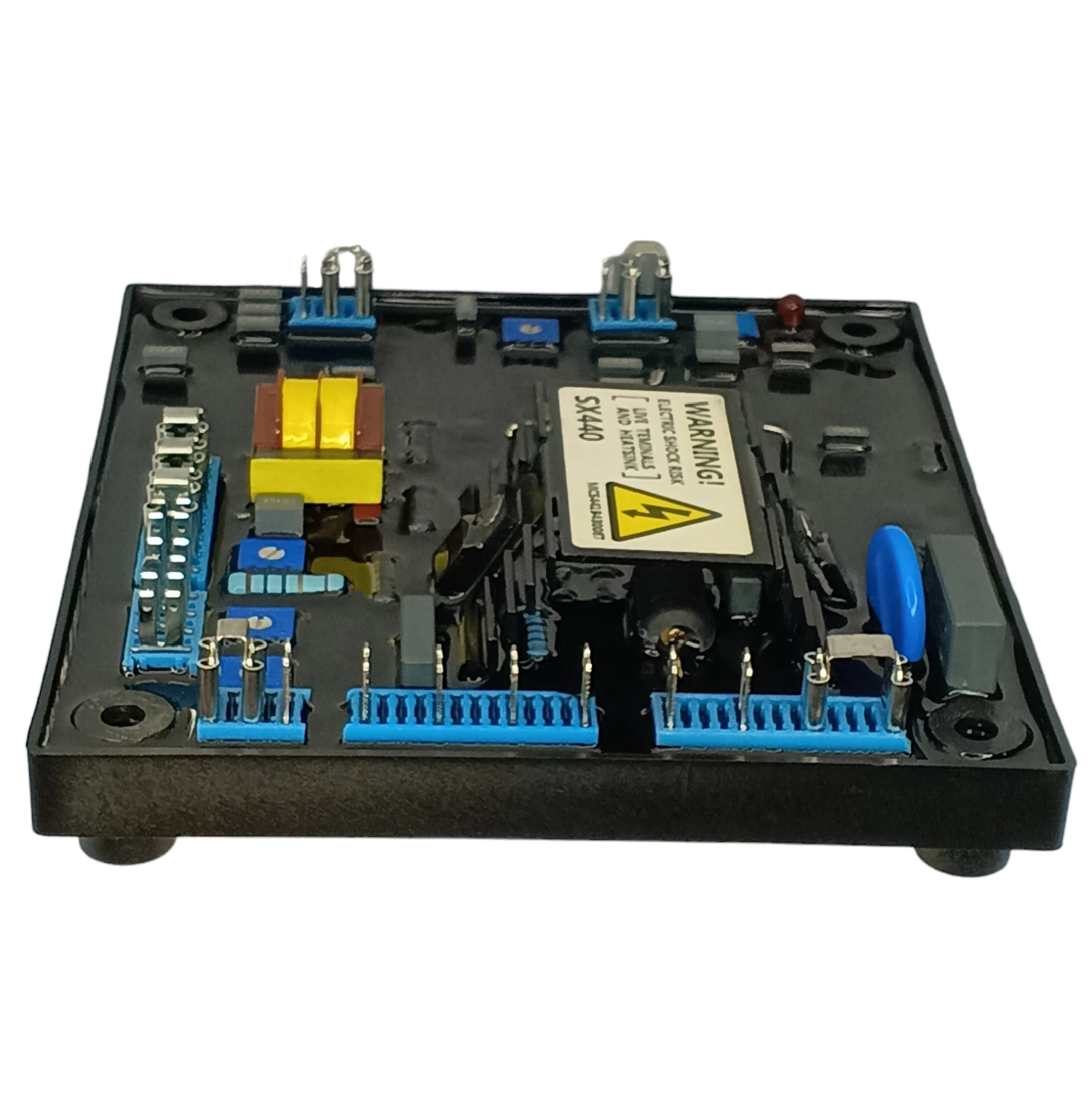

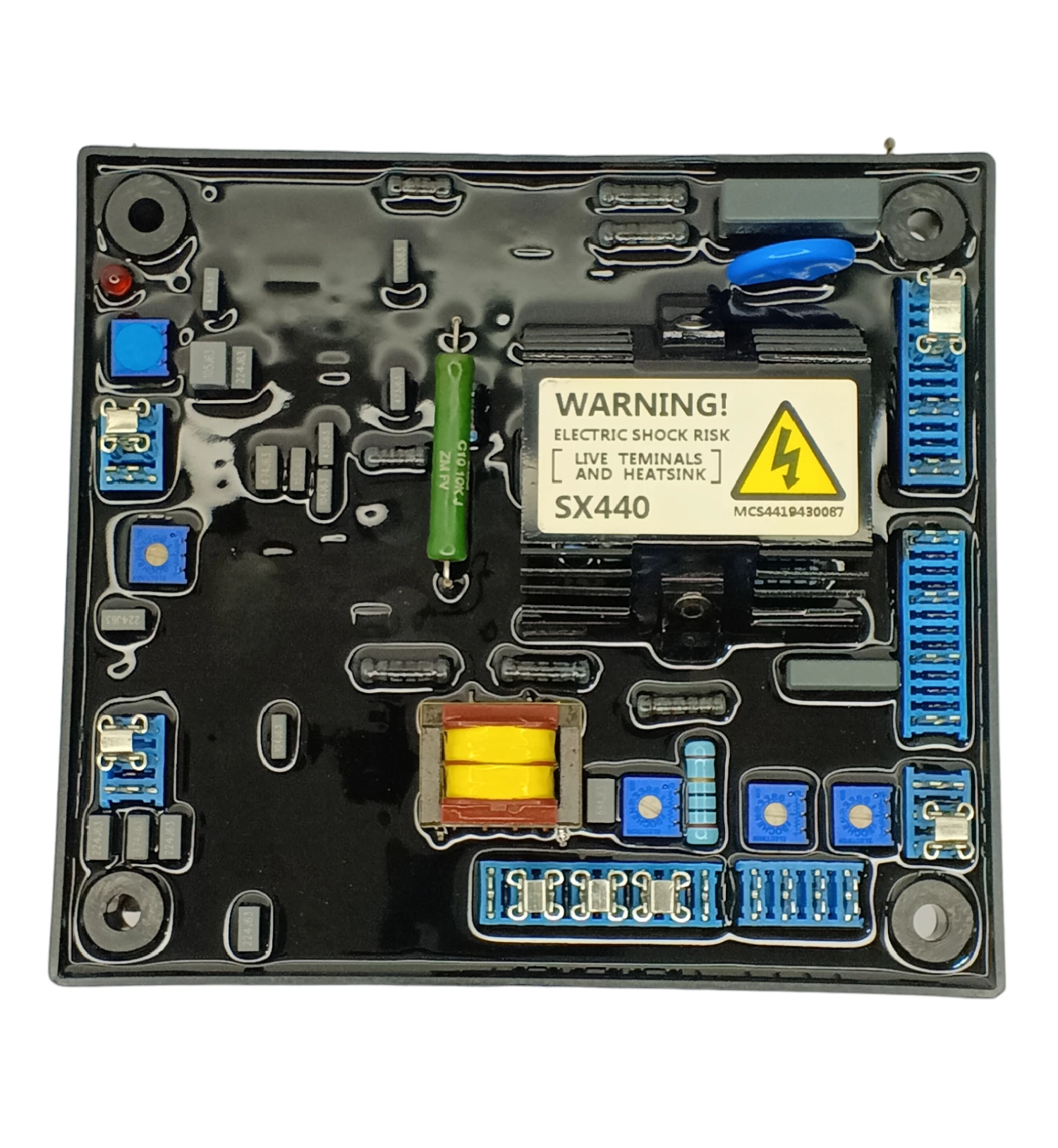

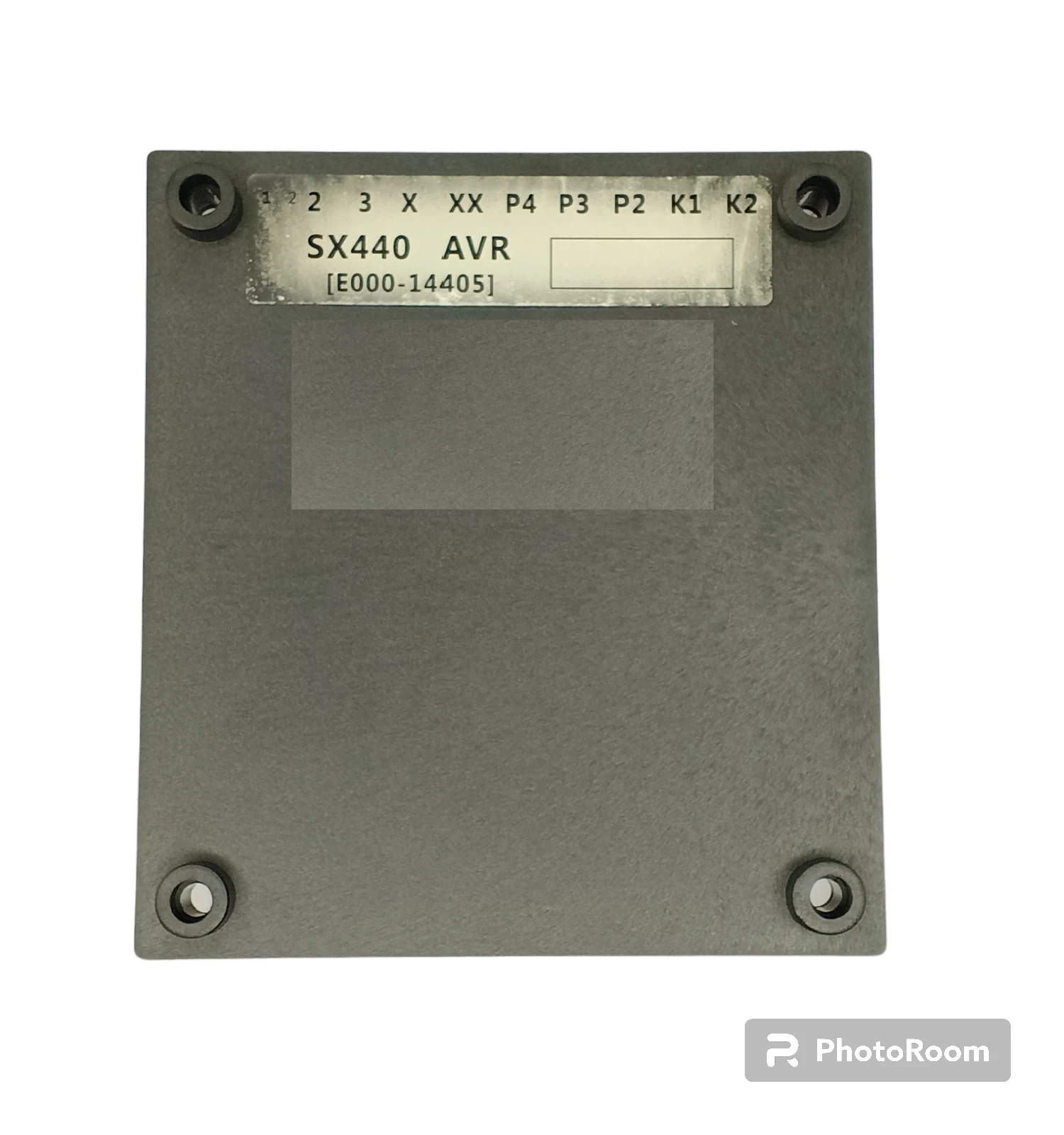

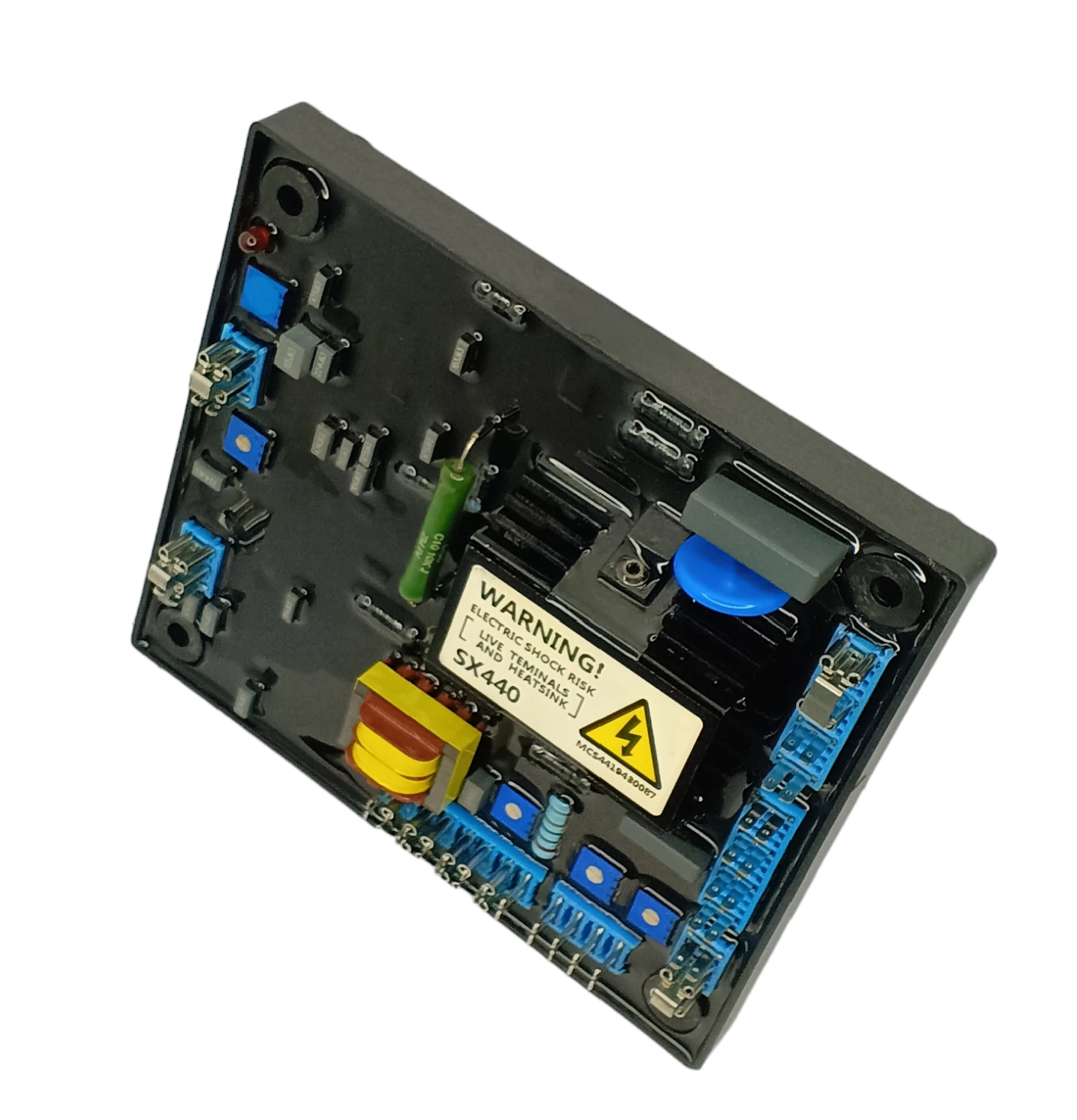

EL SX440 es un controlador de fase de media-onda con regulación de voltaje automático (AVR) un tiristor forma parte del sistema de excitación para un generador sin escobillas. La energía de la excitación se deriva directamente de los terminales del generador. El AVR está conectado a las bobinas principales del estator y a los devanados inductores del excitador para proveer el control de lazo cerrado del voltaje de salida, la regulación de la carga es de +- 0.5%. El AVR controla la energía alimentada al campo de excitación para mantener al campo principal el voltaje de rendimiento de la máquina dentro de los límites especificados, compensando el factor de la carga, de la velocidad, de temperatura y de energía del generador. Un circuito de medición de la frecuencia supervisa la salida del generador y proporciona continuamente la protección de la salida del sistema de excitación, reduciendo el voltaje de la salida proporcional de velocidad por debajo de un umbral prefijable.
